Краткое введение в классификацию мусороочистных машин
● Ознакомление с категориями мусороочистных машин

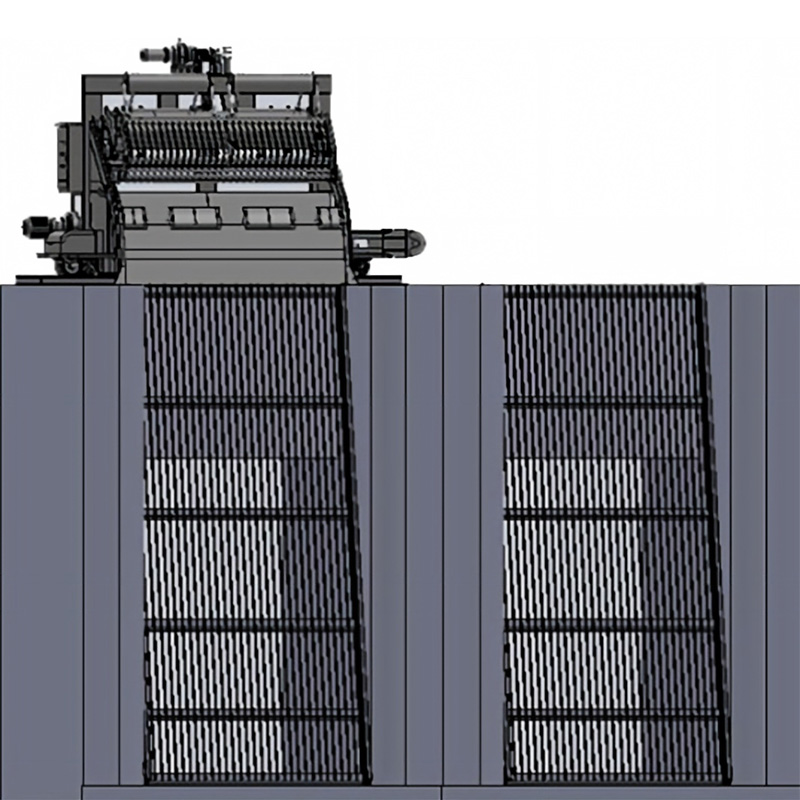

Существует три категории мусороочистных машин. Обычное название, например: грейферного типа;
Категории делятся на серии: всего существует девять серий, из которых семь представлены на внутреннем рынке. Обычное название, например: грейферного типа с усилителем;
Серия и параметры четко определены, модель установлена. Обычное наименование, например: Усилительный скреперный ковш модели 3000. — Для точности см. «Руководство».
Ознакомьтесь с сериями в рамках категорий мусороочистных машин
1. Семь отечественных серий представлены на рисунке ниже: в синих рамках — распространенные типы, в зеленых рамках — редкие типы.
Ковш с захватом:
Вращающийся ковш:
Ковш с граблями:
2. Две серии, доступные за рубежом:
Поворотный тип:

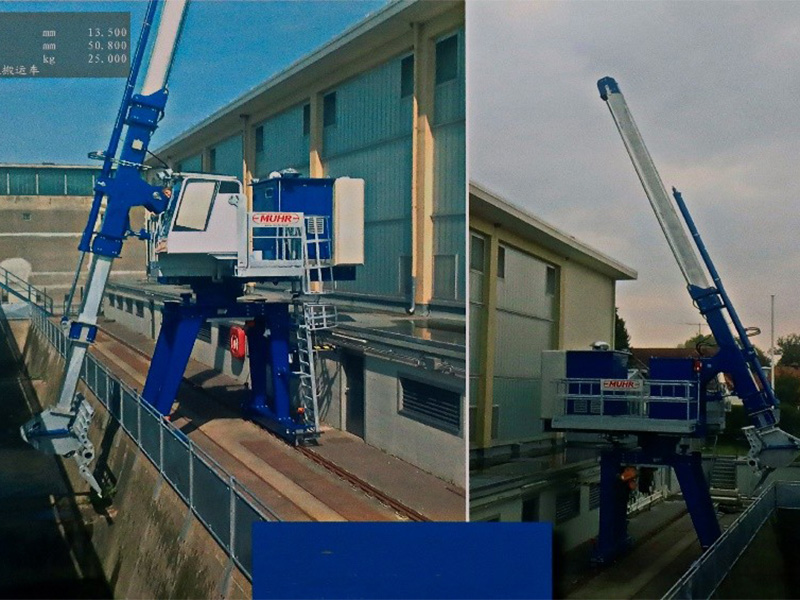

Серия гидравлических манипуляторных грейферов. По сути, это экскаватор, отличие которого заключается в том, что при неподвижной задней стреле передняя может совершать линейные движения вверх и вниз. Может устанавливаться на рельсовых путях плотин, на судах или амфибиях. Стоимость производства высокая, требования к сенсорному управлению в проточной воде жесткие, а степень совместимости с сороудерживающими решетками средняя. Преимуществами являются хорошая маневренность и высокая грузоподъемность, что позволяет очищать мусор вместе с илом; ограничением выступает вылет стрелы, определяющий рабочую зону.
Видел такие в Германии. Кроме немцев, которые используют их как мусороочистительные машины, больше нигде их в этом качестве не применяют. В Китае подобное оборудование используется как судовые установки для очистки от ила.
Серия с вращающимся сетчатым полотном. Высокая стоимость, слишком сильное сопротивление потоку воды, крайне затруднительная выгрузка шлама. В Китае встречалась лишь одна сомнительная копия, которую закупили по тендеру для очистных сооружений, но так и не ввели в эксплуатацию.
Эта серия родом из Японии и предназначена для систем оборотного водоснабжения внутри заводов. Она служит не для очистки стоков, а для извлечения ценных твердых частиц; оригинальное оборудование оснащается системой промывки под высоким давлением и фильтрационным сборным устройством.
● Имеются модификации, но в рамках трех категорий и девяти серий. Краткое описание категорий и серий: минимум теории, больше описаний успешных моделей.
Грейферный тип: упрощенный вариант. Подходит для нетребовательных задач по вылову травы, пены и плавающего мусора. Используется для защиты окружающей среды и специфической очистки от пены.

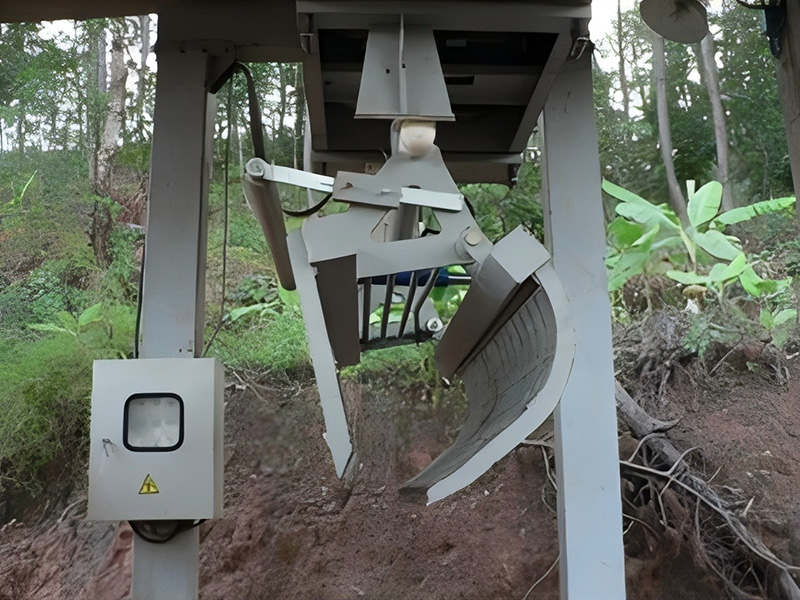

1. Гидравлический грейферный тип: раздельная конструкция механизма и решетки, легкая и компактная структура. Применяется для сбора травы в каналах на пастбищах и очистки от мусора городских ландшафтных рек.

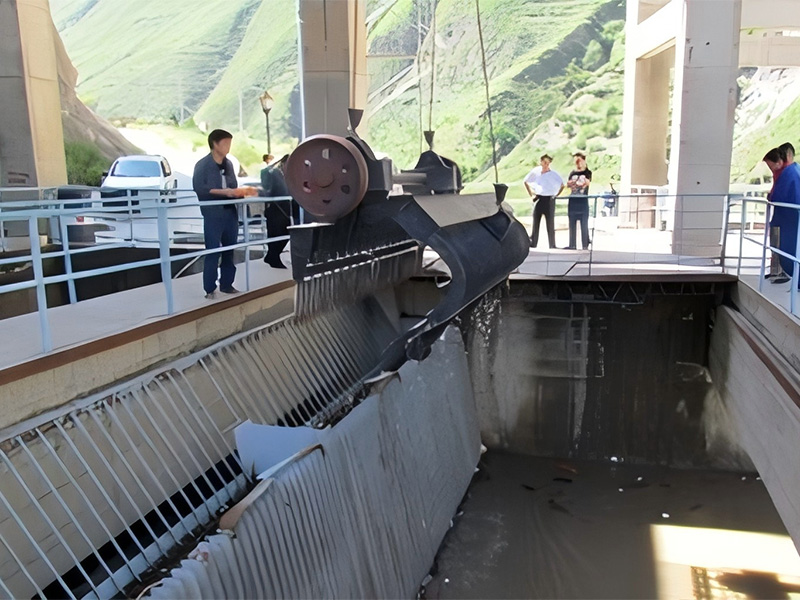

2. Механический грейферный тип: раздельная конструкция механизма и решетки, массивная и широкая структура. В основном используется в водном хозяйстве для вылова веток и палок, а также для очистки от водяного гиацинта на выходах из внутренних озер.
Эта категория отличается низкой стоимостью и простотой в обслуживании; функции просты, а целевое назначение четкое и понятное. Недостатки: высокая степень свободы, отсутствие эффективного взаимодействия с сороудерживающей
решеткой — при малом весе устройство не погружается в воду, при избыточном — повреждает решетку; существует противоречие между поддержанием положения в воде и при извлечении из нее;
система является замкнутой, поэтому в стоячей воде она не захватывает мусор, а в проточной — мусор прижимается потоком ко дну и не попадает в зону охвата замкнутой системы,образованной зубьями грабель — это похоже на человека, который идет и поет: громкость пения никак не помогает ему идти быстрее.

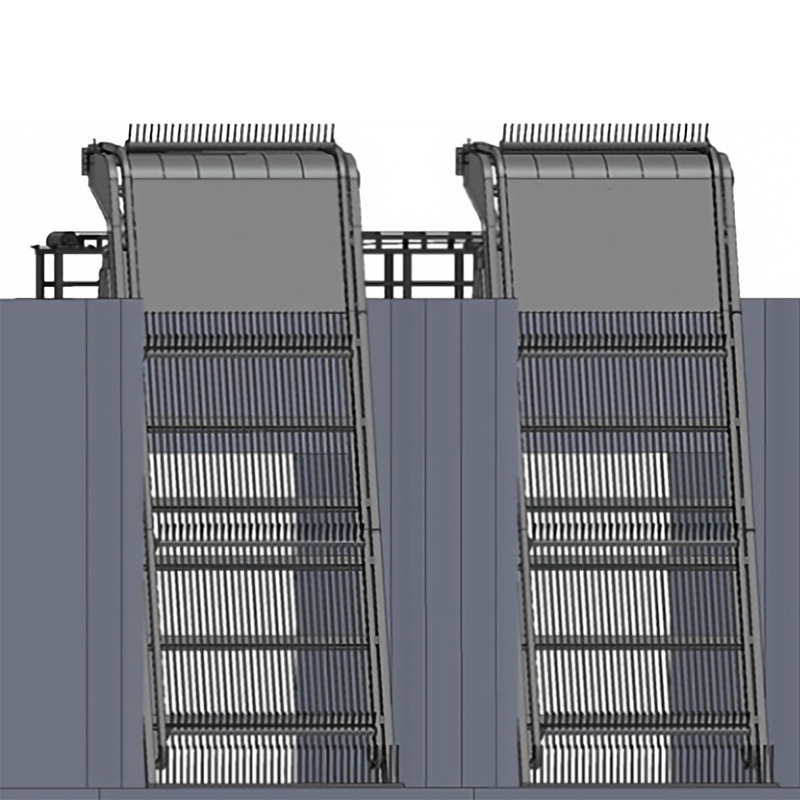

Роторный тип: предназначен для установки в помещениях или под навесом. Подходит для тонкой очистки от отходов. Применяется для оборотного промышленного водоснабжения, городского водоснабжения и водоотведения.

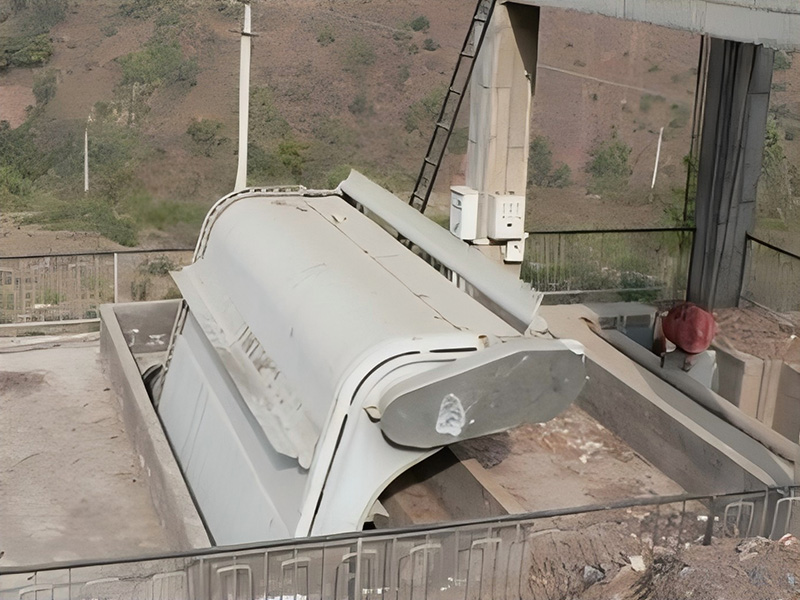

3. Роторный тип с обходом решетки: моноблочная конструкция, компактная структура, не учитывает пропуск мелких фракций при фильтрации. Применяется на кожевенных заводах, красильно-отделочных фабриках, очистных сооружениях.

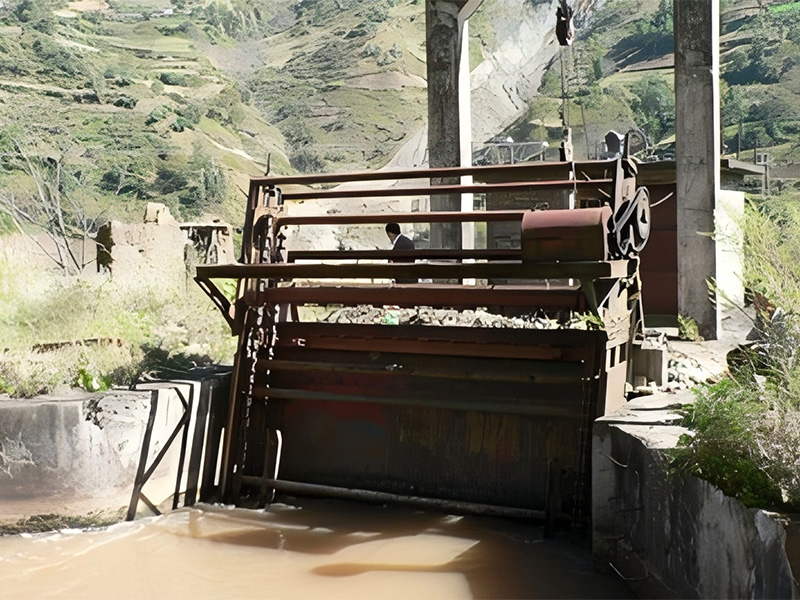

4. Роторный тип с передней очисткой: моноблочная конструкция, достаточно компактная структура, обеспечивает тонкую фильтрацию. Применяется на химических заводах, бумажных фабриках, очистных сооружениях.

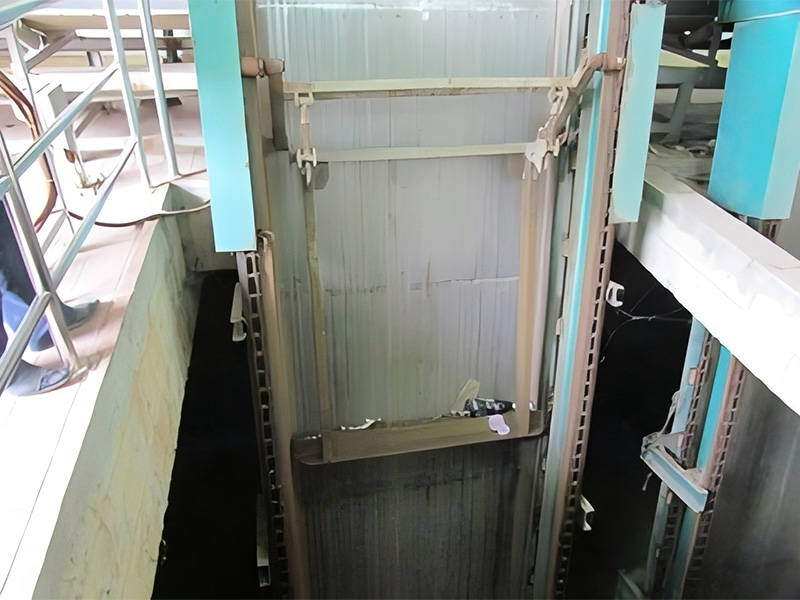

5. Роторно-возвратный тип: моноблочная конструкция, сочетает в себе принципы работы грейферной очистки и сороудерживающей решетки, обеспечивает тонкую фильтрацию. Применяется на заводах по производству химического сырья.

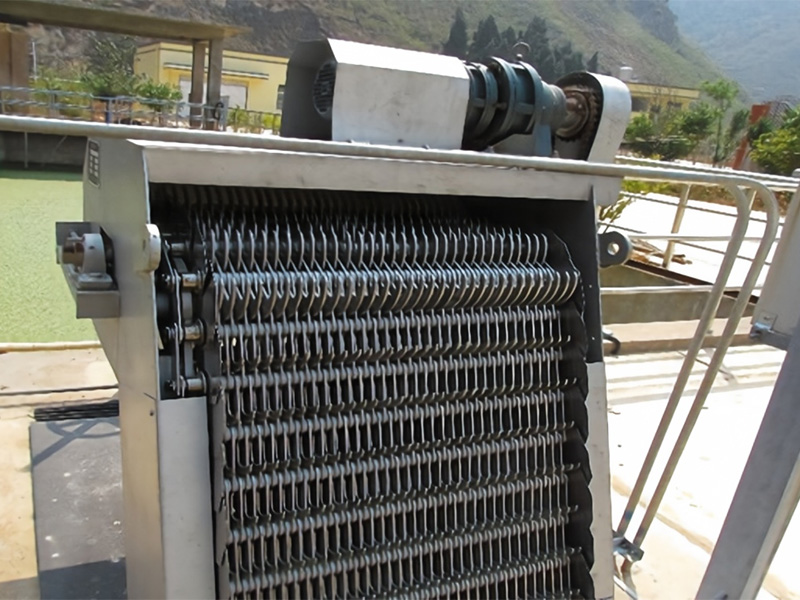

6. Рулонно-поворотного типа: решетка встроена непосредственно в узел агрегата, обеспечивая очень тонкую фильтрацию. Предназначена для заводов, где основным требованием является сбор взвешенных твердых частиц.

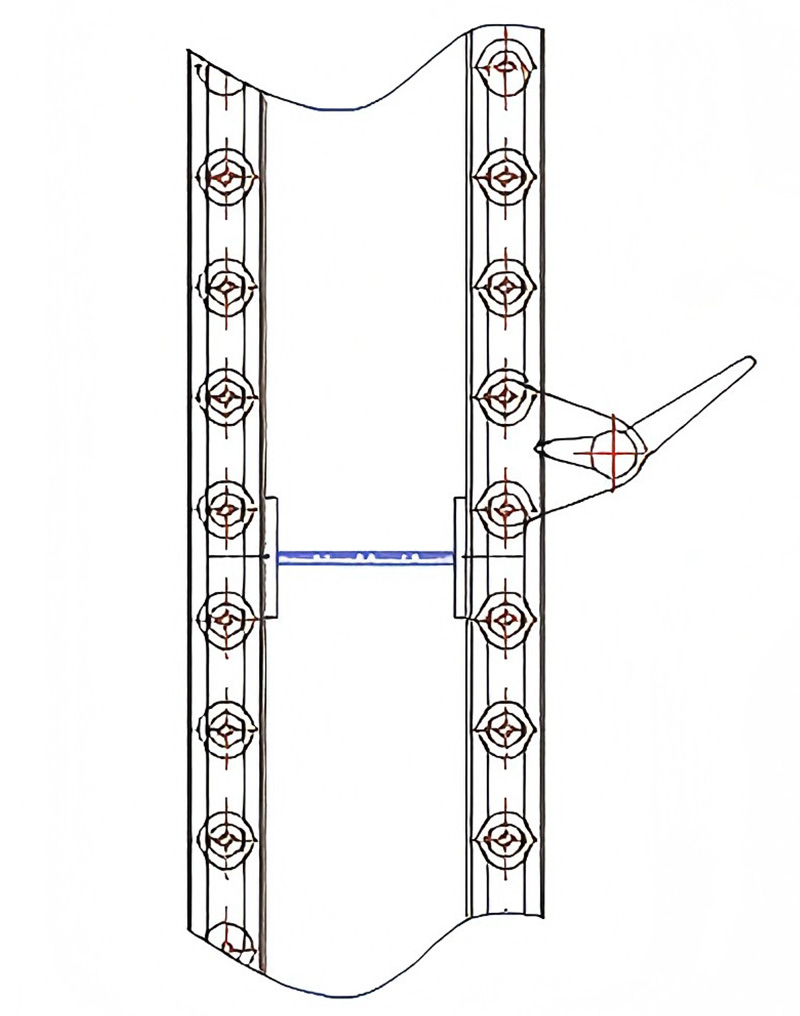

Данная категория обладает преимуществом непрерывной работы и подходит для условий эксплуатации, требующих синхронизации всей водяной системы в фиксированные периоды времени. Недостатки: высокая стоимость изготовления и обслуживания; значительные ограничения — оборудование становится неэффективным или выходит из строя при нарушении условий «трех равномерностей» (равномерности потока, распределения шлама и объема). Оно неэффективно против крупного, многочисленного, мелкого, мягкого или нестандартного мусора из-за открытых зубьев и зазоров в решетке; отсутствует компенсация смещения, что приводит к поломкам при попадании жестких предметов или скоплений мусора. Условия работы должны быть четкими, как часовой механизм: вода и шлам должны «соблюдать дисциплину» для эффективной очистки. Цепь из нержавеющей стали является самым дорогим и при этом быстроизнашивающимся компонентом, что противоречит правилам механического проектирования; при растяжении шага цепи ремонт становится нецелесообразным.

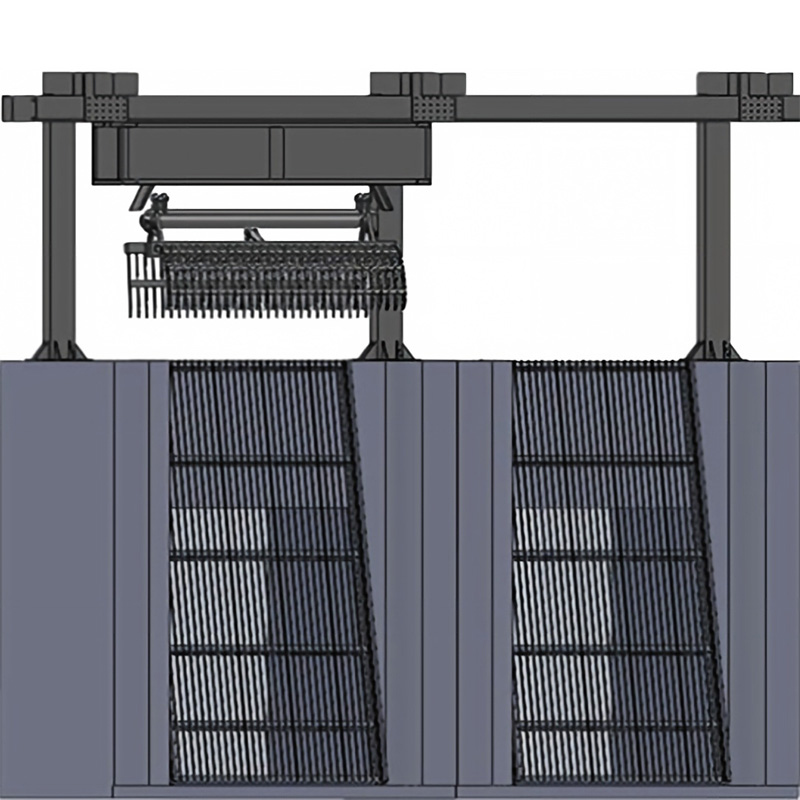

Грейферный тип: для наружной или полуоткрытой установки. Подходит для объектов водного хозяйства и гидроэнергетики, гидроузлов. Обслуживает ирригационные системы, электростанции, насосные станции и транспортные узлы.

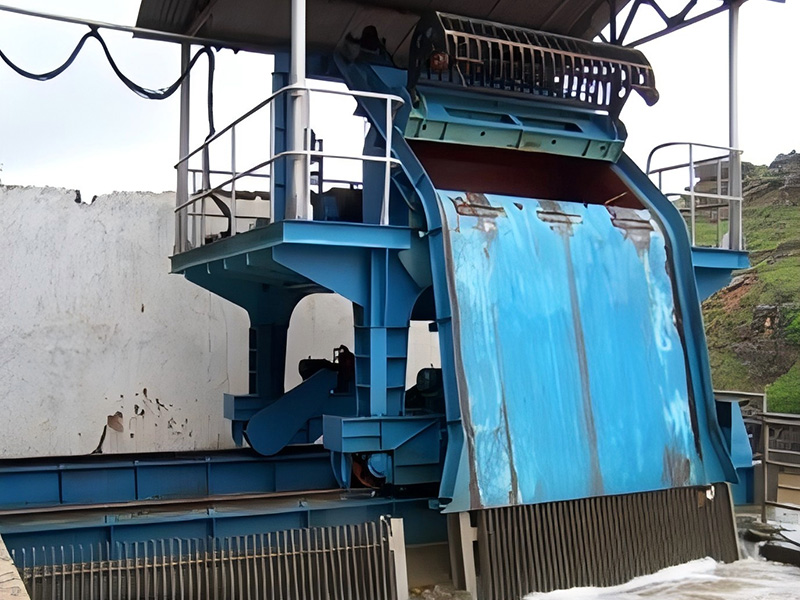

7. Обычный грейферный тип: механизм и решетка разделены, при этом обеспечивается их хорошая совместимость. Предназначен для объектов водного хозяйства, электростанций, насосных станций и гидроузлов со стандартными требованиями к обслуживанию.

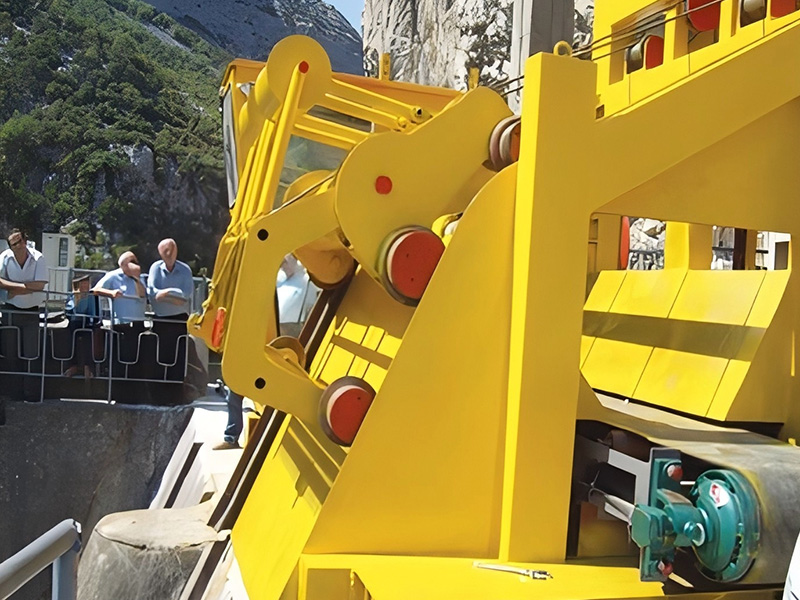

8. Грейферный тип с усилителем, раздельная конструкция механизма и решетки, высокая степень сопряжения. Применяется на гидроэлектростанциях, насосных станциях, гидроузлах, а также для разделения шлака и воды в металлургии.
9. Грейферный тип с гидравлической стрелой, раздельная конструкция механизма и решетки, превосходные технологии гидравлики и управления. В настоящее время эксплуатируется на притоках Рейна в Германии и других объектах.
Данная категория обладает следующими преимуществами: стабильная работа, хорошее удержание положения, высокая степень сопряжения с сороудерживающей решеткой, большой объем и грузоподъемность, высокая эффективность, а также низкая стоимость технического обслуживания и быстроизнашивающихся деталей. Недостатки: требуется определенное рабочее пространство для размещения, наличие нескольких систем привода, высокая конфигурация, сильная зависимость от интеллектуальной автоматизации, высокие требования к проектированию, изготовлению и монтажу компонентов.
Все модели хорошо или очень хорошо справляются с комплексным сложным мусором, однако возможности тонкой очистки в серии существенно различаются. В порядке от грубой к тонкой очистке: обычный грейфер — грейфер с гидравлической стрелой — грейфер с усилителем. Грейфер с гидравлической стрелой предъявляет высокие требования к гидравлике, датчикам, жесткости и технологиям компенсации; используется в Германии, здесь подробно не рассматривается. Грейфер с усилителем — см. описание в разделе «Специализированные очистные машины для ГЭС», здесь опущено.
● Что делать, если вы изначально не разбирались в мусороудерживающих решетках и их сериях и выбрали не ту модель или тип оборудования?
На этот вопрос сложно ответить из-за специфики нестандартных модификаций, однако это один из самых частых вопросов, задаваемых эксплуатирующими организациями.
Вот несколько идей и рекомендаций:
1. Четко определите ключевую проблему. Можно рассмотреть использование комбинации различных решений по очистке, чтобы компенсировать недостатки используемой мусороудерживающей машины.
2. Провести повторную системную оценку, провести техническую модернизацию мусороочистных машин или скорректировать их расположение и этапы работы, чтобы обеспечить соответствие оборудования конкретным задачам.
3. Обобщить недостатки в процессе очистки от мусора; добавление новых сооружений или простого и точного нового оборудования для устранения этих пробелов является эффективным методом, заслуживающим рассмотрения.
4. Передать старое оборудование подходящим подразделениям или списать неэффективное оборудование, создающее лишние проблемы, заменив его на подходящее новое.
